装订系列

VAC-1000/VAC-600H

HORIZON 的旋转气吸式给纸系统操能够更有效地适用于长版工作。
VAC-1000/VAC-600H配页塔也可以与HORIZON的后续装订系统在线联接。

VAC-1000/VAC-600H采用先进的HORIZON旋转气吸技术以及延续了HORIZON的“高速度”、“高性能”以及“高质量”的发展理念。
VAC-1000/VAC-600H完成高附加值的广泛应用,不但具有稳定的系统,还配备了强大的程序控制功能,以及方便的人性化的操作系统。接。

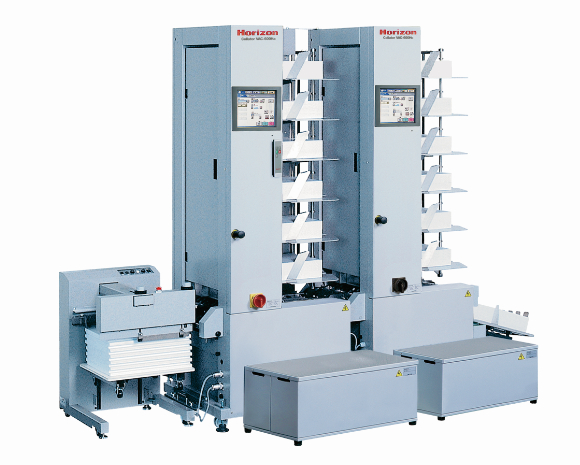

VAC-600H(12bins)+ST-20+PJ-77R

特性

彩色触摸屏人性化的操作界面,带有无线遥控器,使得操作简单方便。

图标显示的大彩色触摸屏使得操作更简单。图解屏幕引导使用者通过预设程序操作更简易。经常使用的操作按钮设计在无线遥控器上,无线遥控器提供了配页速度调整以及开机、停机、堵塞等常用的操作,让你随时观察到给纸或收纸情况。



触摸屏上的显示功能
双张,丢张或乱张的确切的位置都在触摸屏上显示。
任何错误发生,会有描述和发生位置显示在触摸屏上,机器自动停止。

可靠地检测功能

好灵敏度的双张检测器
高强度的红外线LED安装在每一个可能发生双张的位置,LED检测器寿命更长,降低了由于传统传感器经常更换带来的成本。
  IC-VAC600H图像检测系统
可选(只能用于VAC-600H)
VAC-600H能够安装图像检测仪。这个检测系统存储和检查没个循环工作的配页纸张图像以确保纸张顺序正确和完整。检测仪放置在每个有效的传送部分。




IC-VAC-600H所有的设置及操作都可以通过VAC-600H上的触摸屏完成

新的更高效地的吹风保证可靠地送纸

  VAC-100/VAC-60H的联接组合

HORIZON新的吹风装置比传统的配页机提高33%效率。吸气和吹风气量能够单独调整,更适合不同克重的纸张和不同尺寸的纸张。   VAC-1000可以与VAC-100联接,VAC-600H可以VAC-60联接。



收纸托盘的多种选择

  可联接的后续装订合

可以选择适用于多样化的震动交叉收纸器,也可以选择适用于大批量的堆纸器。分连接,带闯纸功能的收纸器也是可以选择的配置。   VAC-1000/VAC-600H能够与HORIZON后续装订部形成一套完整的在线装订系统。



VAC-1000/VAC-600H的更详细介绍

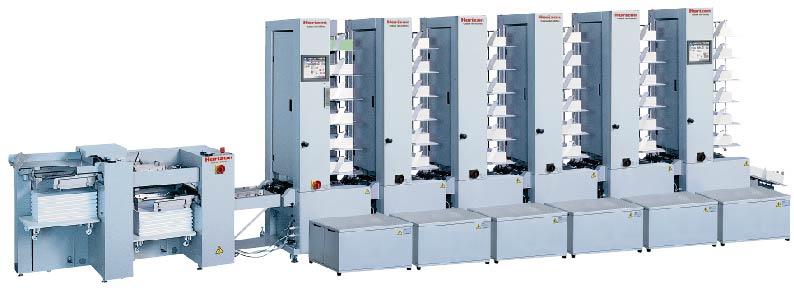

VAC-600H(36BINS)+ST-60+PJ-77R

可靠的吸气轮送给装置

HORIZON旋转气吸轮给纸系统能够适合更宽的纸张变化。即使是用过的有标记的纸张也能顺利通过。给纸轮使用特殊的高耐磨材料,使得纸张无痕迹。给纸高度传感器与吹气装置配合使得配页塔全部纸张可以顺利通过。




什么是旋转气吸式给纸? 将空气吹进纸堆使纸张浮动。
气吸轮将最上面的纸张吸起然后让纸张悬浮前进。
高速和连续的配页

VAC-1000每个塔有10个格。最多可以联接6个塔,形成60个格的配页位。VAC-600H每个格纸张堆积高度可以达到130毫米,大大减少由于堆纸高度不足的续纸时间。给操作人员充足的更换纸张的准备时间。

型号 最大组合塔数 纸堆高度 生产速度 连续时间*3
VAC-1000 60格(6塔) 55毫米 9,900张/小时*1 6.6分
VAC-600H 36格(6塔) 130毫米 9,900张/小时*2 15.6分

*1 A5 10格
*2 A5 6格
*3 以5000张/小时运转,80克纸

高效的程序设定功能

  左右侧都可以收纸*4

VAC-1000/VAC-600H配有先进的程序设定功能,操作更简易,配页更高效。   操作人员可以在机器运转进入左侧装订设定工作,同时,可以直接将配页纸张收于右侧收纸盘。由于纸张在传送过程中被翻转,右侧收纸适用于逆向配页。
双循环
当任何一个工位的纸张用完,系统马上转向另一个已经设定的工作,继续配页工作。这个 程序使得操作者有更多的时间上纸。



*4右收纸必须配C塔

双封皮供给
最上面的2个格可以用于封皮供给。当一个格的封皮用完,配页机自动转到另外一个装有封皮的格子继续工作。
    常用功能记忆设置

可以将配页速度,经常使用程序,使用的配页格位置,以及传感器灵敏度等经常使用的数据记录,以便在常规的工作中更快捷的设置程序。可以记录9种不同的工作程序。

预制插入功能
每次最多可以预制插入2张纸特别适用于前后封皮的插页。




扩展装订系统解决方案

骑马钉系统SL-5500

此系统可配页,液压(折),钉,三面刀联合作业。

装订成册系统SPF-200S+FC-200A

可完成配,钉,折前切口功能的系统,所有设定可通过触摸屏完成,包括辊间隙大小,最高生产速度A5书册为4500本/小时

打孔机构HP-200A

打孔挤压书背

高速离线送给装置HOF-30

与配页机联接,可完成两种模式,一种离线数码印刷机完成册进行装订,另一种模式HOF-30,当做过桥,错贴收集功能。

角钉机构SP-1

SP-1 具有角钉功能,当检测到配页故障时,机器会停机,避免产生废品。
